Жанармай жасушасының ішкі құрылымы қандай?

Сутегі десгі қандай үшін қолданылады?

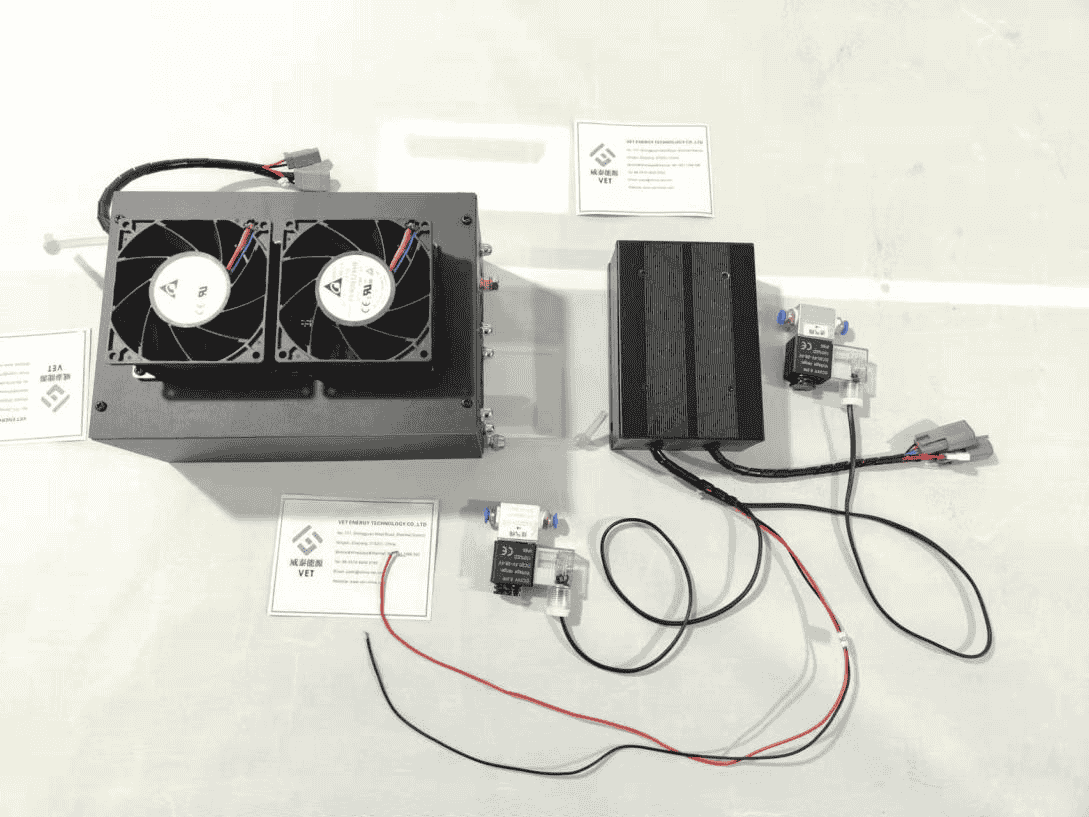

Сутегі отындары жасушаларыэлектр энергиясын өндіру үшін сутекті тұтынатын құрылғылар. Олар жоғары қуат тығыздығы, жеңіл салмағы, ұсақ мөлшері және көміртегі шығарындыларына байланысты кеңінен зерттеледі және қолданады.Сутегі отындары жасушаларыҮйлер, бизнес немесе қоғамдық нысандар, сондай-ақ электр велосипедтері, автомобильдер және тіпті дрондар үшін электрмен жабдықтау ретінде пайдалануға болады.

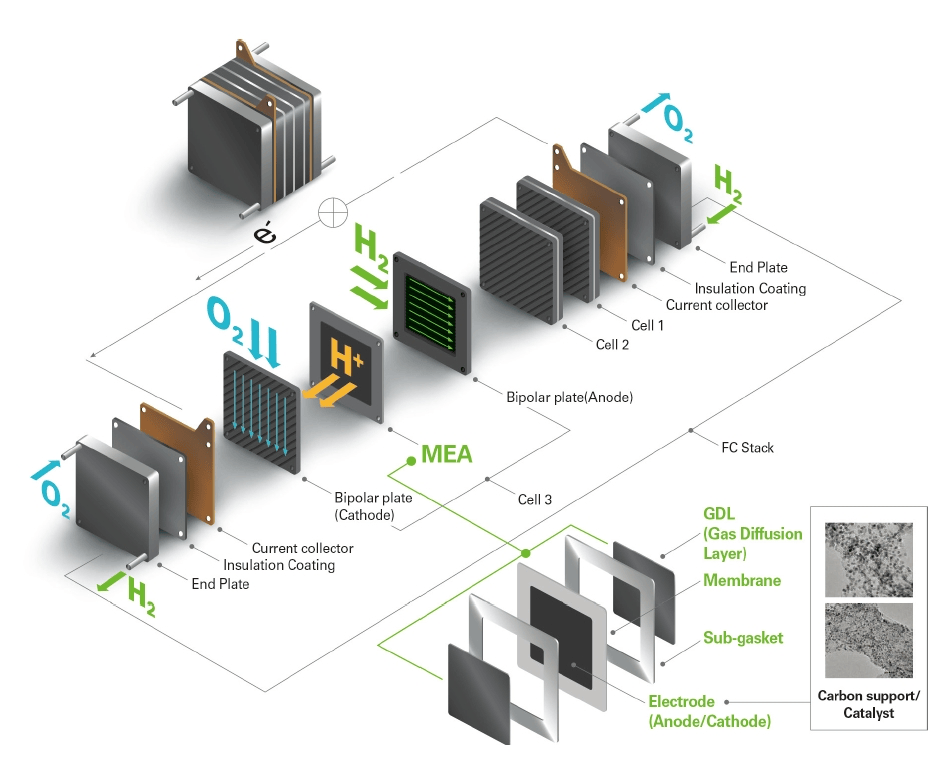

Сутегі отын-жасушалық ссельдің ішкі құрылымдық дизайны қандай?

Бір ұяшық а тұрадыМембраналық электродтар құрастыру (MEA)және абиполярлы тақтайша(Бір жағы - анод, ал екінші жағы - катод). Әрбір жасушаның кернеуі шамамен 0,6 В құрайды. А шығысы aЖанармай жасуша оның мөлшеріне байланысты. Бірнеше ұяшықтарды пайдалану үшін бір ұяшықтың беттік аймағын жинау және теңшеу үшін кернеу мен токты өмірдегі әр түрлі қуат талаптарына сай бақылауға болады. Мысалы, кернеуТжКБ энергиясы 100W сутегі деск12 В құрайды, ал бір жасушалардың саны - 20.

Сутегі отындары жасушаларыәдетте бірнеше жалғыз ұяшықтармен қапталған. Әрбір жасушаның анодтары іргелес жатқан бір ұяшықтың катодына қосылады. Жинақтау аяқталғаннан кейін, жинақтың екі ұшы сәйкесінше коллекторлық тақтайшамен және ток-оқшауланбайтын табақпен жабдықталған. Коллекторлы дирижерлік құрал ретінде, өткізгіш орта ретінде, аккумулятор ұяшығының электрондарын экспорттауға және оларды сыртқы тізбекке енгізу үшін жауап береді, ал оқшаулағыш пластина электр қауіпсіздігі және тұрақты жұмысын қамтамасыз етеді Сутегі дескеті.

Аяқтау тақталары дестенің екі жағынан, механикалық қолдау, герметизация және жылу басқармасы ойнайды. Соңғы тақтайшалар әдетте салқындату арналарымен жабдықталған, оны қамтамасыз ету үшін Жанар-жағармай жинағы жұмыс кезінде жұмыс температурасының оңтайлы диапазонында қалады. Аяқталу нүктелерін сындыру арқылы бүкіл стек құрастыруы газ және электрлік өнімділіктің сенімділігін қамтамасыз ететін құрылымдық тұрақтылық пен тығыздауға қол жеткізеді.

Сутегі отынының жасушасының құрамдас бөліктері қандай?

Мембраналық электродтар құрастыру (MEA): Мембраналық электродтар құрастыру (MEA) негізгі компонентіПротонмен алмасу мембраналық жасушасы (PEMFC). Жалпы,катализист шашыратылған немесе екі жағына аударылғанПротонмен алмасу мембранасы (PEM)3 қабатын алу үшінC), содан кейін аГаз дифузиясы қабаты (GDL)5 қабатты MEA алу үшін CCM екі жағына қосылады. Қажет болса, оны жасау үшін тығыздағыш қосуға болады7 қабатты заттар. Катализатор жабылған бөлігі белсенді аймақ деп аталады. VET энергиясы бере аладыОтын ұяшығына арналған, ал белсенді аймақ пен мембрананың мөлшері әртүрлі қажеттіліктерді қанағаттандыру үшін реттеледі.

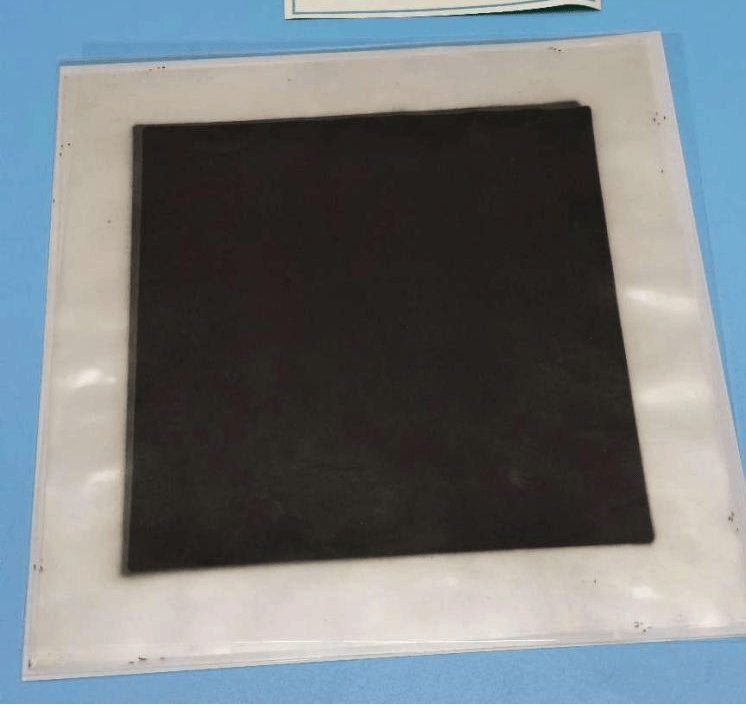

Протонмен алмасу мембранасының екі жағына катализаторды беру (ПЭМ)

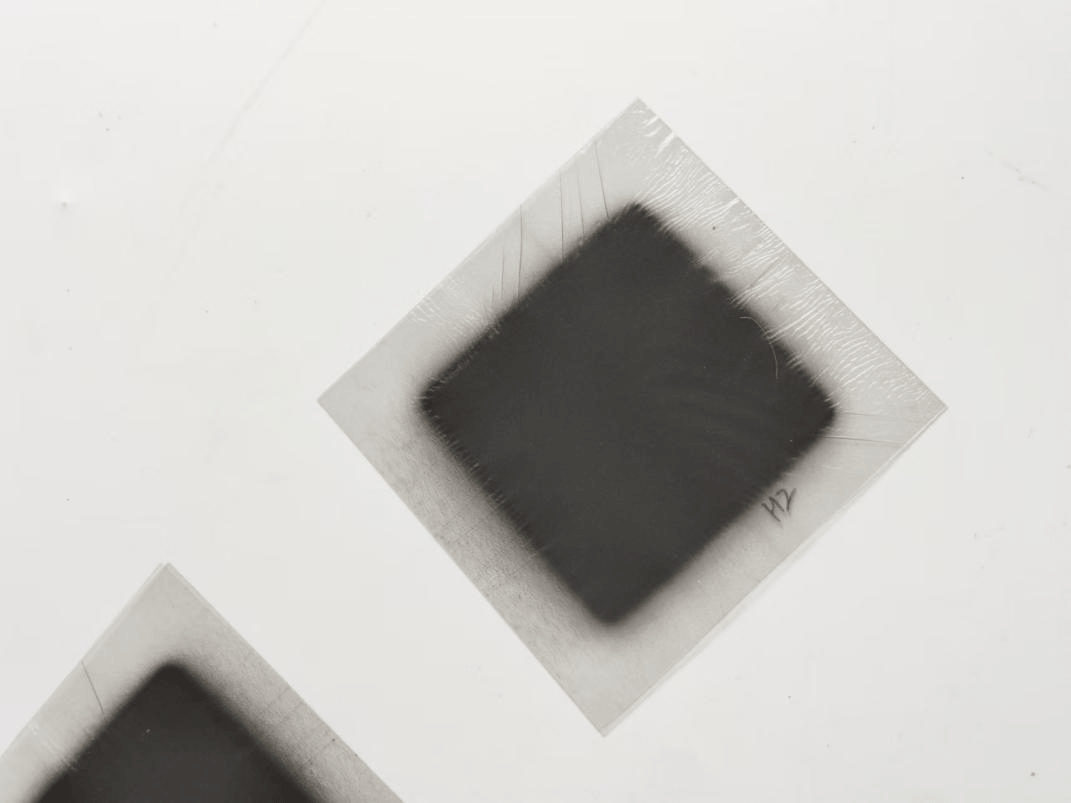

Протонмен алмасу мембранасына (PEM) катализаторды бүрку

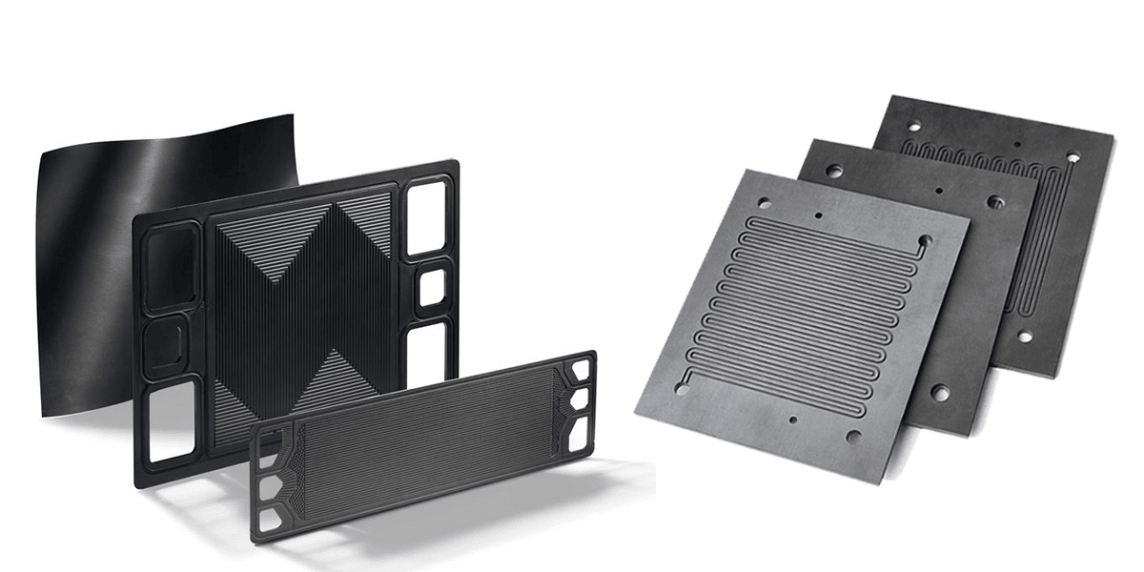

Биполярлы тақтайша::биполярлы тақтайшабір батареяның токын өткізуге жауап береді, сондықтан биполярлы тақтайшажақсы өткізгіштікке ие болуы керек. Беті биполярлы тақтайша Газ арналарымен (ағынды өрістермен) нақышталған, олар әдетте үш түрі бар: серпентин ағынды өрістері, параллель ағындар және интервалдандырылған ағындар. Ағын өрісінің функциясы - бұл сутегі мен оттегін бір жасуша түрінде біркелкі бөліп, электрохимиялық реакция тиімділігін қамтамасыз ету үшін біркелкі бөлініп, уақытында су төгілуі керекСутегі отынының жасушасы. VET ENERGY әр түрлі болуы мүмкінБиполярлы нөмірлержәне қолдауды теңшеу.

Биполярлы тақтайша

Ағымдағы коллектор: Оның негізгі функциясы - жыланған ток жинау және жүргізу Жанар-жағармай жинағытоктың тиімді ағымын қамтамасыз ету.

Оқшаулау тақтайшасы: Осуляциялық тақтаның негізгі функциясы бір ұяшықтардың алдын алу немесеЖанар-жағармай жинағысыртқы металл бөліктермен қысқа тұйықталудан. Сонымен қатар, бұл сығымдаудан туындаған үлкен қысым мен жоғары температураға төтеп беруі керек.

Аяқтау тақтасы: Аяқтау тақтайшасы екі жағынан да орналасқан құрылымдық компонент болып табыладыЖанармай жасуша. Оның негізгі функциясы - отын ұяшығына сыртқы қолдау көрсету, тұрақтылықты сақтауЖанармай жасуша, сонымен қатар газдың немесе сұйықтықтың ағып кетуіне жол бермеу үшін жанармай жасуша жинағын тығыздауға көмектеседі.

Сутегі отынының жасушасы үшін қандай материалдар қажет?

Мембраналық электрод: Протонмен алмасу мембранасыәдетте Nafion мембранасы және басқа амбулярлы мембраналар бірдей жұмыс істейді. Сияқты қымбат металдарплатина, әдетте, сутегі отын жасушаларына арналған катализаторлар ретінде қолданылады.Газ диффузиялық қабатыәдетте Көміртекті қағаз немесеКөміртекті шүберек. Тығыздағыш әдетте PTFE материалынан жасалған.

Биполярлы тақтайша: Биполярлы тақтайшаметалл, қапталған металл, графит, C-C-C композициялық материал және т.б. әртүрлі материалдардан жасалған.сұрақ, және біз сіздің нақты қажеттіліктеріңізді қанағаттандыру үшін шешімге бейімбіз.

Коллекционерлерде: Әдетте мыс табақшасы.

Оқшаулау тақтайшасы: Әдетте синтетикалық материалдан жақсы оқшауланған және белгілі бір серпімділікпен жасалған.

Аяқтау тақтасы: ТжКБ энергиясы тот баспайтын болаттан және басқа металл қоспаларын ұсынады.
