Сутегі отынның жасуша жинағы қалай жұмыс істейді?

Сутегі отынның жасуша жинағы дегеніміз не?

Бір ұяшықтың кернеуі әдетте өте төмен, көбінесе бір вольттан аз. Көптеген пайдаланушылардың (мысалы, 6V, 12V немесе 24V) кернеудің жоғары талаптарын қанағаттандыру үшін, өндірушілер әдетте бірнеше жеке ұяшықтарды жинайды. Бұл сондай-ақ отын жасушалары әдетте деп аталадыЖанар-жағармай жинақтары.

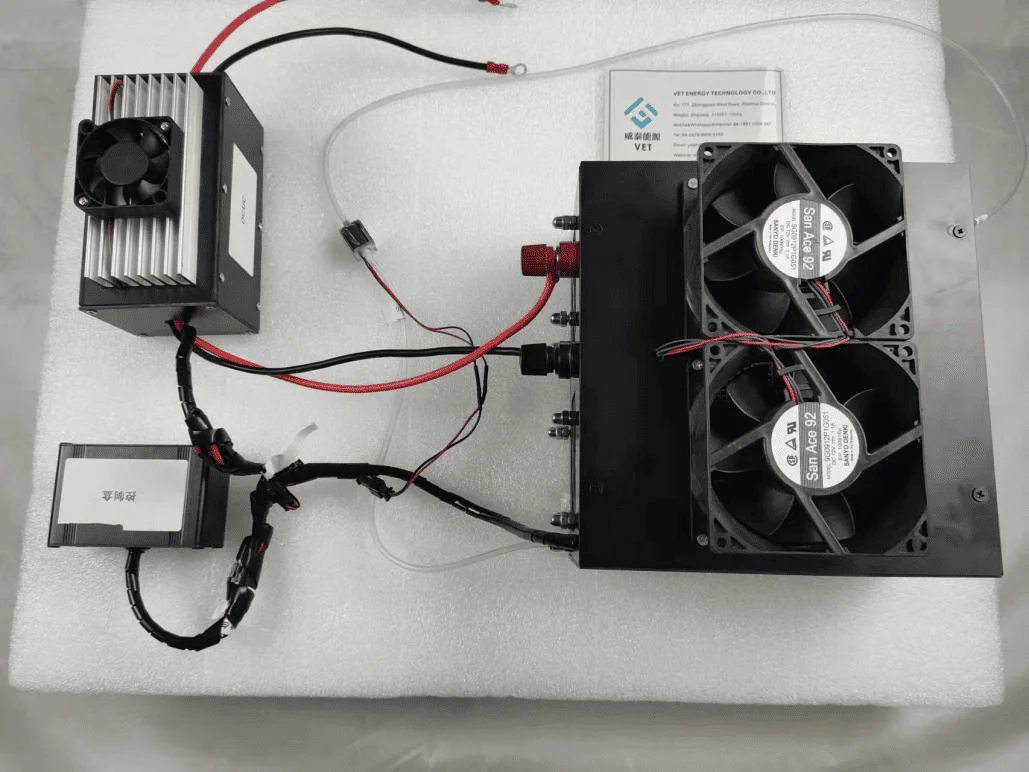

1000 Вт сутегі жанармай жасуша жинағы

Сутегі отындары жасушаларыХимиялық энергияны сутектен және оттегіне электрохимиялық реакциялар арқылы тікелей электр энергиясына айналдыратын құрылғылар. Дәстүрлі отын жасушаларымен салыстырғанда,Сутегі отындары жасушаларыэнергияны пайдалану тиімділігі жоғары. Тағы бір артықшылығыСутегі отындары жасушаларыОлар жануды қажет етпейді, сондықтан олар ластанған газдар мен Cox, Nox, Sox және т.б., мысалы, дәстүрлі жану отындары сияқты ластанбайды.Сутегі отындары жасушаларыЭлектр қуатын өндіру процесінде тек су мен жылу шығарыңыз және зиянды заттарды шығармаңыз, сондықтан олар экологиялық таза.

Жанар-жағармай жапқыштарының дизайн құрылымы қандай?

Сутегі отындары жасушаларыәдетте бірнеше жалғыз ұяшықтармен қапталған. Бір жасушаның құрылымы тұрадыБірдеңе, биполярлы тақтайша(Бір жағы анод, екінші жағы катод), басқа ұяшықтың аноды басқа бір ұяшықтың катодына қосылады, ал бірнеше жалғыз ұяшықтар да, алда коллекционерлер мен оқшаулағыш тақтайшалар да, ақырында екі ұшақ қосылып, біліктермен бекітілген, ал стек жиналады.

Тақырыптар жанармай-жасушасының бір ұяшығының дизайн кернеуі - 0,6В, ал ток белсенді аймақта анықталадыБірдеңе, ал өлшемді реттеуге болады. Мысалы, VEET энергиясының кернеуі100w сутегі отын-жасушалық жинағы12 В құрайды, ал бір жасушалардың саны - 20.

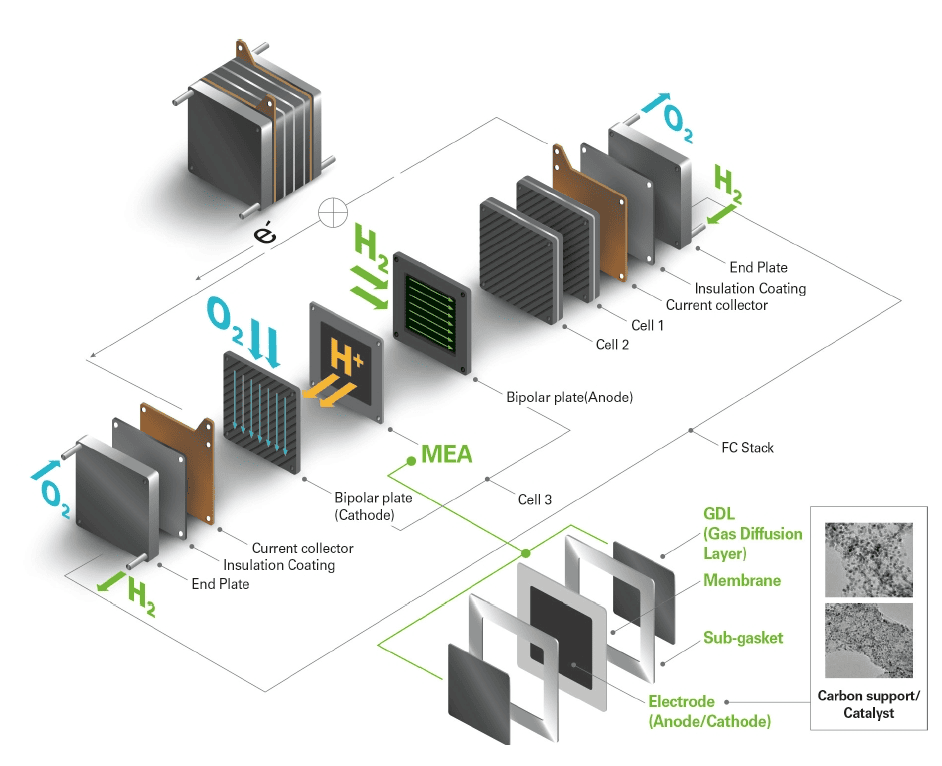

Жанар-жағармай жапқышының дизайн құрылымы

● Мембрана электродты АсемBly (MEA): ТаМембраналық электродСутегі мен оттегінің электрохимиялық реакциясын катализдендіру арқылы протон өндірісінің ағымында және іске асырадыЖанар-жағармай жинағы. Бұл тиімді жұмыс істеудің негізгі компонентіЖанармай жасушалары. VET ENERGENTENT Реттелетін көптеген түрлерін жеткізе аладыБірдеңеәр түрлі талаптарға сай болу.

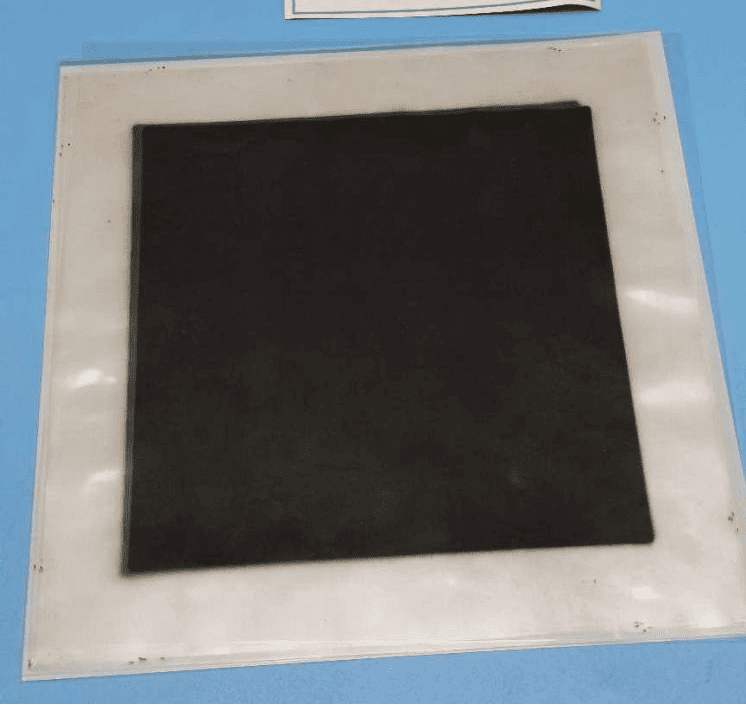

Катализаторды Протонмен алмасу мембранасына ауыстыру арқылы 3 қабатты MEA алды

●  Биполярлы тақтайша: Биполярлы тақтайшаэлектр энергиясының рөлін, газды бұру, қолдау көрсетуМембраналық электродтаржәне механикалық құрылымдық қолдау көрсетуЖанармай жасушалары, ал электрохимиялық реакцияларды тиімді өткізуге арналған реакция газдарын (мысалы, сутегі және оттегі сияқты) біркелкі таратуға көмектесу. VET қуат көздері теңшелгенБиполярлы нөмірлеркөптеген түрлері.

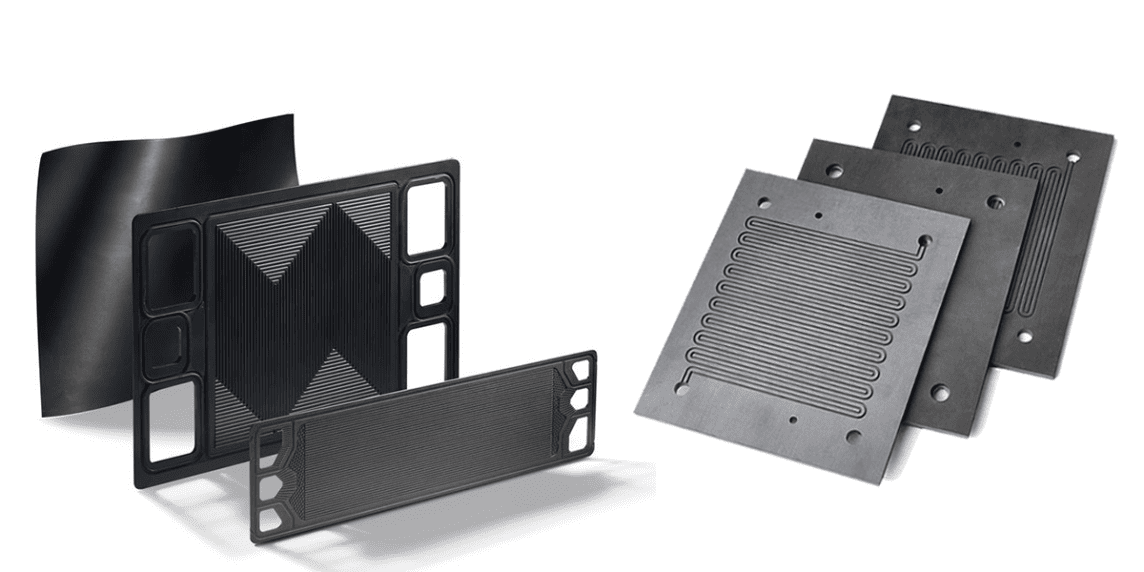

Биполярлы тақтайша

●  Ағымдағы коллектор: Негізгі функция - токтың тиімді ағынын қамтамасыз ету үшін жинақтағы ток жинау және жүргізу. Бұл әдетте мыс тақтайшасы.

●  Оқшаулау тақтайшасы: Оқшаулау тақтайшасы негізінен электр оқшаулану үшін қолданыладыЖанармай жасушаларыәр түрлі бір жасушалар арасындағы қысқа тізбектердің алдын алу үшін. Оқшаулау тақтайшасы жинақтың ішіндегі тұрақтылықты сақтауға көмектеседі және әр құрылғының электр өнімділігі мен қауіпсіздігін қамтамасыз етеді.

●  Соңғы нөмірлер: Соңғы тақтайшалар жинақтың екі жағында орналасқан. Олардың негізгі функциясы - жинақтың сыртқы қолдауын қамтамасыз ету және стек тұрақтылығын сақтау. Олар сонымен қатар мульдерге де көмектеседіЖанар-жағармай жинағыгаздың немесе сұйықтықтың ағып кетуіне жол бермеу үшін.

Жан -ан жасуша жинағының принципі қандай?

Жұмыс принципіПротонмен алмасу мембраналық отын ұяшығыЭфирдегі сутегі мен оттегі электрохимиялық реакциялар арқылы су, электр және жылу өндіретін.

Сутек анод жағына кірген кезде, сутегі (сағ₂) протондарға ыдырайды (h⁺және электрондар (e)^-) платина катализаторларының әсерінен. Н⁺иондар катод жағына жылжытыңызПротонмен алмасу мембранасы, ал электрондар (e)^-) Арқылы өту мүмкін емесПротонмен алмасу мембранасыжәне сыртқы тізбек арқылы тек сыртқы жүктемені пайдалану үшін ток болуы мүмкін. Оттегі (о)₂) протондармен реакция жасайды (h⁺) мембрана мен электрондар арқылы келеді (e^-) Әрекет астындағы сыртқы тізбекке аударылғанкатализаторларсу алу үшін (сағ₂О). Катодты жеткізілген оттегі ауадан алынады, өйткені сутегі гидроген анод тақтасына тұрақты түрде жеткізіледі, ауа гидробаға арналған ауа катодқа жеткізіледі, ал ауада су (бу) уақытында алынады, электр қуаты үнемі қамтамасыз етілуі мүмкін.

Анод реакциясы: H₂ → 2H⁺ + 2E⁻

Катодтық реакция: O₂ + 4H⁺ + 4E⁻ → 2H₂O

Жалпы реакция: H₂ + 1/2 O₂ → H₂o + электр + электр + жылу

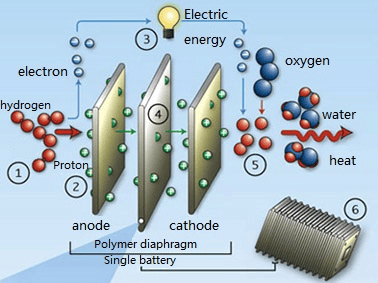

Сутегі отынының жасушаларының жұмыс тәртібі

VET энергиясы - бұл өндірушіСутегі отындары жасушаларыкөптеген жылдар бойы. VET ENERGONER зертханалық құрамы бар және сутегі технологиялары мен өнімдерін үнемі жетілдіріп отырады. VET энергетикалық фабрикасы қауіпсіз, таза, сенімді және жәнеЖоғары тиімділік Сутегі отынының жасушасыДизайн.

Толығырақ білу үшін бүгін бізге хабарласыңызТжКБ энергия сутегі отынының жасушасы.
