JRF-H35-01TA газ баллонының қысымын түсіретін клапан

JRF-H35-01TA газ баллонының қысымын түсіретін клапан

1. Өнім профилі

Өнімге шолу

JRF-H35-01TAgas цилиндрінің қысымын төмендету клапаны 35МПа сияқты шағын сутегі беру жүйелері үшін арнайы әзірленген газбен жабдықтау клапаны болып табылады.Құрылғыны, схемалық диаграммасын және физикалық нысандарды 1-сурет, 2-суреттен қараңыз.

JRF-H35-01TAцилиндр қысымын төмендету клапаны интегралды дизайнды қабылдайды, оның ішінде манометр, қауіпсіздік клапаны, бір жақты толтыру клапаны, қолмен ауыстырып-қосқыш клапан, сүзгі, екінші қысымды төмендету клапаны.

1-сурет JRF-H35-01TAцилиндр қысымын түсіру клапанының схемалық диаграммасы

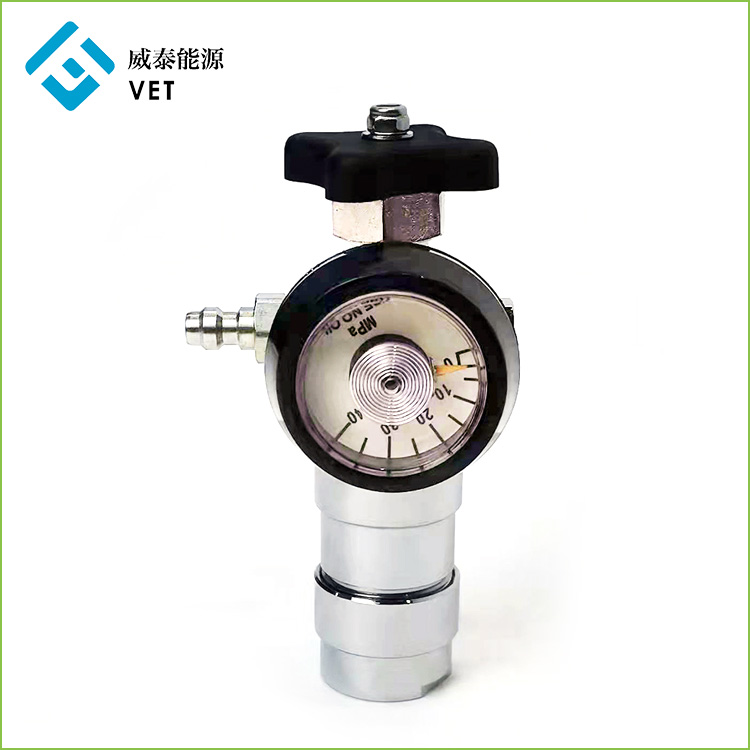

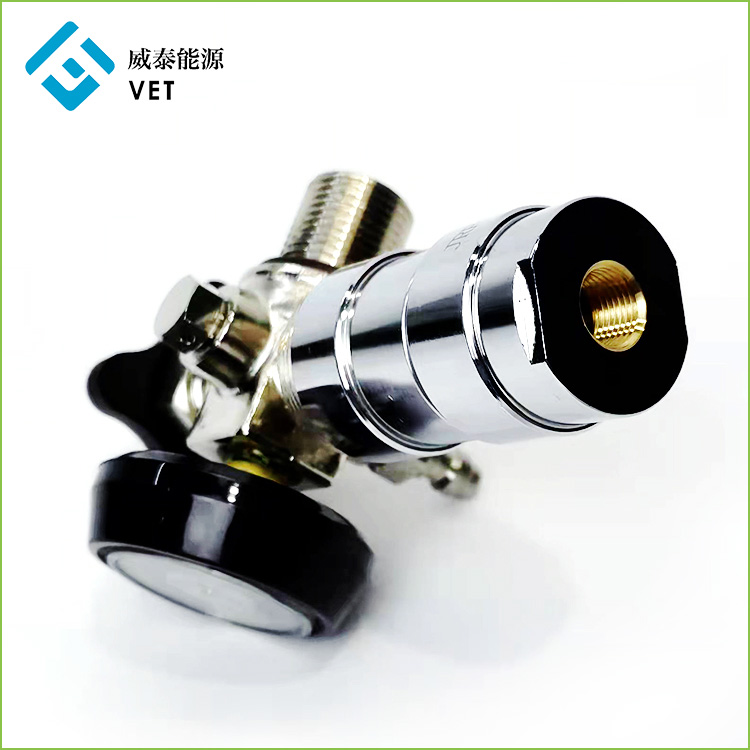

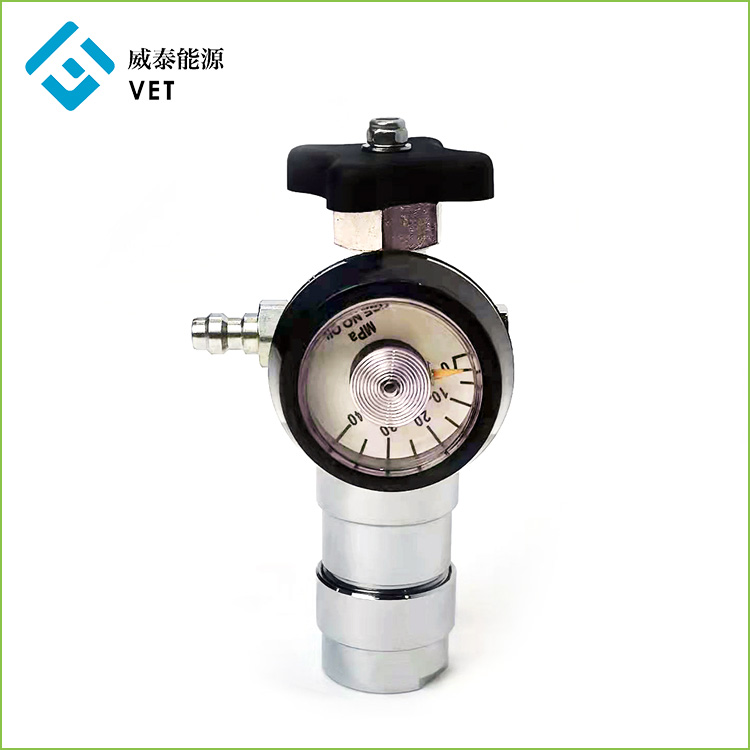

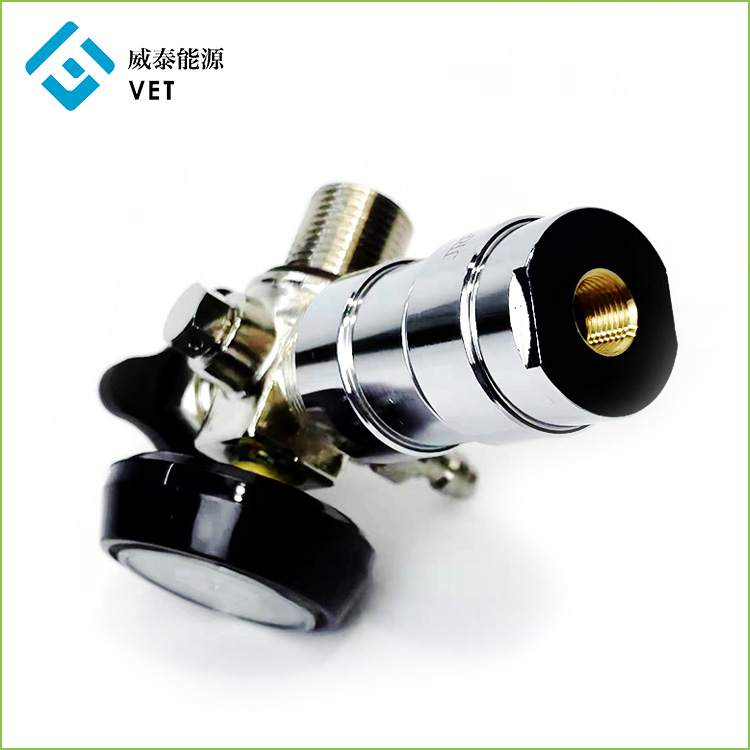

2-сурет JRF-H35-01TA цилиндрлік қысымды түсіру клапанының физикалық сызбасы

Цилиндрдегі қысымды төмендету клапаны модулі
JRF-H35-01TAцилиндрді босату клапаны жоғары шығыс қысым дәлдігімен, жақсы тұрақтылықпен және аз дірілмен қайталама алға қысымды реттеу режимін қабылдайды.

Бір жақты толтыру клапаны

JRF-H35-01TAцилиндр қысымын төмендету клапаны модуль үрленген кезде тоқтату клапаны ретінде әрекет ететін түпнұсқа бір жақты толтыру клапанын пайдаланады. Клапанды ауыстырмай, қолмен ауыстырып-қосқыш клапанды жабық ұстаңыз.

2. Техникалық көрсеткіш

JRF-H35-01TA Техникалық деректер

3. Интерфейс деректері

Цилиндр интерфейсінің деректері (сұраныс бойынша реттеледі)
Цилиндр интерфейсі M18x1,5 жіп болып табылады және жалғыз O-сақинасының ұшымен тығыздалған.
Арнайы өлшемдер үшін 3-суретті қараңыз.

Сурет 3. Цилиндр интерфейсінің деректері

Газ толтыру интерфейсінің деректері (сұраныс бойынша реттеледі)
Үрленетін интерфейс бір жақты ауа толтыратын клапан ретінде жасалған.
Арнайы өлшемдерді 4-суреттен қараңыз.

Сурет 4.Газ толтыру интерфейсінің деректері

Төмен қысымды розетка интерфейсінің деректері (сұраныс бойынша реттеледі)
Төмен қысымды шығыс интерфейсі Rc1 / 8, нақты өлшемдер үшін 5-суретті қараңыз:

Сурет 5. Төмен қысымды розетка деректері

4. Нұсқауларды пайдаланыңыз

JRF-H35-01TAцилиндр қысымын түсіру клапанының екі жұмыс күйі бар: инфляция және дефляция.

Инфляциялық жағдай
JRF-H35-01TA цилиндрінің қысымын түсіру клапаны үрленген кезде, қолмен ауыстырып-қосқыш клапанды жабыңыз және үрлеу үшін жоғары қысымды үрлеу құбырын (6-сурет) бір жақты толтыру клапанына салыңыз. Алдын ала белгіленген қысымға дейін үрлегеннен кейін, пайдалану үшін жоғары қысымды үрлеу құбырын алып тастаңыз.

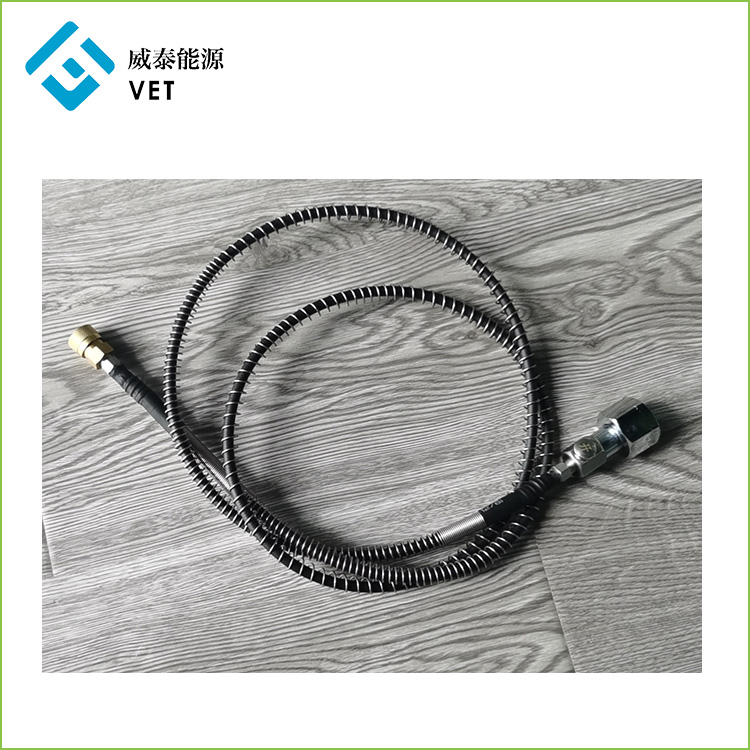

Сурет 6. Жоғары қысымды үрлеу құбыры (Үлгі: YQF-1-CQG3(1,5м)

Дефляция жағдайы
JRF-H35-01TAцилиндр қысымын төмендету клапаны жұмыс істеп тұрғанда, газды төменгі ағынмен қамтамасыз ету үшін қолмен ауыстырып-қосқыш клапанды ашыңыз.
