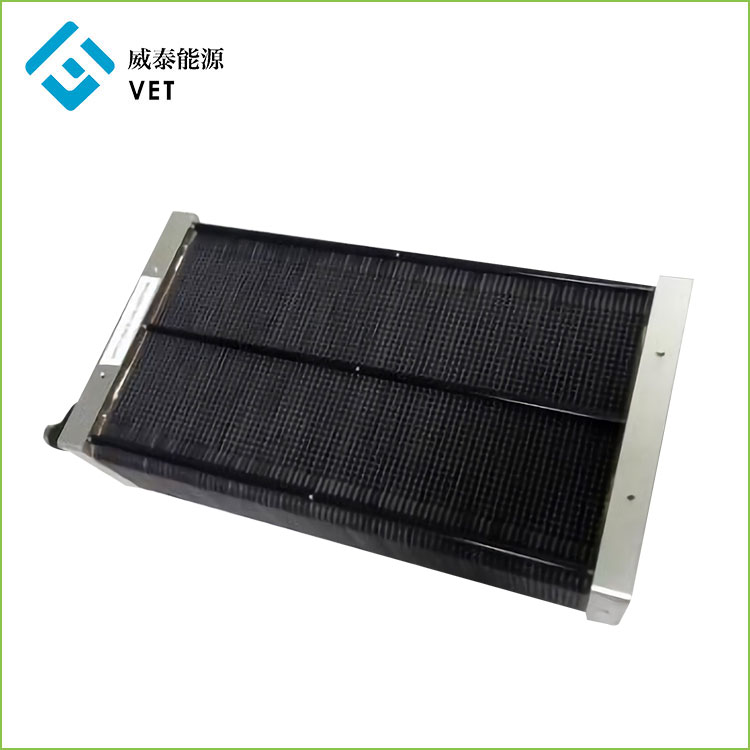

900 Вт ауаны салқындатуға арналған жанармай ұяшығы қабаты

Vet Energy - Қытайдағы әйгілі 900 Вт ауамен салқындатқыш отын ұяшығы қабатының бірі, UAV өндірушілері мен жеткізушілері. Біздің зауыт UAV үшін 900 Вт ауаны салқындату отын ұяшықтарының дестесін өндіруге маманданған. Біз сапаға бағдарлану және тұтынушыға басымдық беру принципін ұстанамыз, біз сіздің хаттарыңызды, қоңырауларыңызды және іскерлік ынтымақтастық үшін тергеулеріңізді шын жүректен қарсы аламыз.

Сұрау жіберу

Өнім Сипаттамасы

CHIVET - UAV өндірушілері мен жеткізушілеріне арналған Қытайдағы әйгілі 900 Вт ауа салқындатқыш отын ұяшықтарының бірі.

УКА-ға арналған бұл сутегі отын ұяшығы 545 Вт/кг қуат тығыздығымен ерекшеленеді.

Біздің жеңіл, қуатты UAV отын ұяшықтары модульдері тұтынушыларға дәстүрлі аккумулятор технологиясының шектеулерін айналып өтуге мүмкіндік береді, ұшқышсыз ұшу уақыттары мен диапазондарын айтарлықтай ұзартады және берік және жеңіл пакетте таза тұрақты ток қуатын өндіреді.

Біздің ұшқышсыз отын ұяшықтарының қуат модульдері (FCPMs) кәсіпқой коммерциялық қолданбалардың кең ауқымы үшін өте қолайлы, соның ішінде теңізде тексеру, іздеу және құтқару, аэрофототүсірілім және картаға түсіру, дәлдіктегі ауыл шаруашылығы және т.б.

900 Вт ауаны салқындатуға арналған жанармай ұяшығы қабаты

1. Өнімді таныстыру

â€¢УКА-ға арналған бұл сутегі отын ұяшығы 545 Вт/кг қуат тығыздығымен ерекшеленеді.

â€¢Құрғақ сутегі және қоршаған ауамен жұмыс істеу

â€¢ Берік металл Толық ұяшық конструкциясы

â€¢ Батареямен және/немесе суперконденсаторлармен гибридтеу үшін өте қолайлы

â€¢ үшін дәлелденген төзімділік пен сенімділік

â€¢ Модульдік және масштабталатын шешімдерді қамтамасыз ететін бірнеше конфигурация опциялары

â€¢ Әртүрлі қолданба талаптарына сәйкес келетін стек опцияларының ауқымы

â€¢ Төмен термиялық және акустикалық қолтаңба

â€¢ Сериялық және параллель қосылымдар мүмкін

900 ВтAir салқындатқыш отын ұяшықтары жүйесі

Жанармай ұяшықтары жүйесі мыналарды қамтиды: жинақ, қуатты басқару блогы, желдеткіш, электромагниттік клапан, температура сенсоры, температура мен ылғалдылық сенсоры және басқару бағдарламалық құралы

0,9 кВ ауаны салқындату отын ұяшығы жүйесінің диаграммасы

Отын ұяшығы жүйесінің құрылымдық диаграммасы

2.Өнім параметрі (спецификация)

2.1 900 Вт ауаны салқындату отын ұяшығы қабатының параметрі
Бұл отын ұяшығы жинағы 888 Вт/кг қуат тығыздығымен ерекшеленеді. Оны салмағы аз, қуатты аз тұтынатын қолданбаларда немесе портативті қуат көзінде пайдалануға болады. Шағын өлшем оны шағын қолданбалармен шектемейді. Қуатты тұтынуы жоғары қолданбаларды қолдау үшін біздің меншікті BMS технологиямыз бойынша бірнеше стектерді қосуға және масштабтауға болады.

H-48-900 Параметрлері
Шығыс параметрлері	Номиналды қуат		900 Вт
	Номиналды кернеу		36 В
	Номиналды ток		25А
	Тұрақты кернеу диапазоны		30-60В
	Тиімділік		â‰¥50%
Жанармай параметрлері	H2 Тазалық		â‰¥99,99%ï¼ˆCOï¼œ1PPM)
	H2 Қысым		0,045ï½ž0,07Мпа
	H2 Тұтыну		13,1 л/мин
Қоршаған орта параметрлері	Жұмыс ортасының температурасы.		-5ï½ž45â„ƒ
	Жұмыс ортасының ылғалдылығы		10%ï½ž95%
	Сақтау ортасының температурасы.		-10ï½ž75â„ƒ
	Шу		â‰¤40 дБ@3м
Физикалық параметрлер	FC Stack	18,1(L)14,9(W)6,9(H)	FC Stack	1,65 кг
	Өлшемдеріï¼ˆсм)		Салмағы (кг)
	Жүйе	18,1(L)15,5(W)13,7(H)	Жүйе	2,9 кг
	Өлшемдеріï¼ˆсмï¼‰		Салмағыï¼ˆkgï¼‰	ï¼ˆсоның ішінде желдеткіштер мен BMSï¼‰
	Қуат тығыздығы	486 Вт/л	Қуат тығыздығы	545 Вт/кг
	көлемі бойынша		Салмағы бойынша

0,9кв Стектің поляризация қисығы

2.2 Отын ұяшықтары жүйесінің құрамдас бөліктері

2.2.1 Негізгі көмекші компоненттер (BMS) --Жанармай ұяшықтарын басқару жүйесі

Сутегімен жұмыс істейтін UAV стекке арналған қуатты басқарудың арнайы жүйесі отын ұяшықтары жүйесін қашықтан басқаруды және ақпаратты алуды жүзеге асыра алады. ол екінші батареясы бар интеллектуалды гибридті болуы мүмкін, сондай-ақ қайталама аккумулятор үшін адаптивті заряд болуы мүмкін, бұл отын ұяшығы батареяларын қолдану саласындағы негізгі технология.

2.2.1 Chivet2022 отын элементтерін басқару жүйесінің стандартты параметрлері

Өнімділік енгізу	FC соңында максималды кіріс тогы		80А
	FC соңында максималды кіріс кернеуі		80В
	Гибридті батарея ұшының максималды кіріс тогы		80А
	Гибридті батарея ұшының максималды кіріс кернеуі		80В
	Төрт арналық температура кірісінің соңы		-60℃-150℃
	Бір арнаның қоршаған орта температурасы мен ылғалдылығын енгізу соңы		-60℃-150℃,RH30ï½ž100%
	Екі арна қысымының кіріс ұшы		0-100МПа
	Екі арна жылдамдығы импульстік сигналды қабылдау ұшы		Желдеткіш немесе сорғы жылдамдығын өлшеу үшін қолданылады
Өнімділік шығысы	Гибридті шығыс тогы		Ұзақ мерзімді жұмыс үшін максималды 80А, лездік шыңы 150А(5мин)
	Гибридтік шығыс ұшының максималды кернеуі		80В
	Екі PWM импульсінің енінің жылдамдығын реттеу шығысы		0 ~ 100% жылдамдықты реттеу, салқындату ауасын басқару Желдеткіш немесе салқындатқыш циркуляциялық сорғы.
	Бір ылғалдандыратын қуат шығысы		Кернеу 5В, максималды ток 5А
	Салқындату желдеткішінің бір шығысы		Кернеу 12V ~ 36 В, максималды ток 10А
	Бір салқындатқыш айналмалы су сорғысының қуаты		Кернеу 12V ~ 36 В, максималды ток 10А
	Бір жақты стек газ кірісінің соленоидты клапанының шығыс қуаты		Кернеу 12V ~ 36 В, максималды ток 3А
	Бір жақты стектің газ шығысының соленоидты клапанының шығыс қуаты		Кернеу 12V ~ 36 В, максималды ток 3А
	Сыртқы жүктеме қуатының шығысы		Кернеу 12V ~ 36 В, максималды ток 6А
	Ұшуды басқару қуатының шығысы		Кернеу 12V ~ 48V, максималды ток 3А
	Күту режиміндегі қуат шығысы порты		Максималды ток 5А
	Екі байланыс порты		485/TTL
Бағдарламалық қамтамасыз ету функцияларын қолдау	Көрсеткіш: отын ұяшығының кернеуі, ток, шығыс қуаты және температурасы; Гибридті электр Ұяшық кернеуі, зарядтың разряд тогы және шығыс қуаты; Жүйенің жалпы шығыс қуаты; қоршаған орта Температура және ылғалдылық; Салқындату желдеткішінің жылдамдығы; Сутегі қоймасының қысымы және аккумулятордағы газ қысымы қуат		Тұрақты ток немесе отын ұяшығының өнімділігі бейімделген зарядтауды таңдауға болады және максималды зарядтау тогы 25А (зарядтау модулі салқындатқыш желдеткішпен жабдықталған)
	Басқару: газдың кіріс және шығыс электромагниттік клапандары; Екінші аккумуляторды зарядтау режимі және зарядтау Ағымдағы мән, зарядтау жағдайын орнату; Салқындату желдеткішінің жылдамдығын және температураны реттеу шарттарын орнату Тұрақты; Салқындату суының сорғысының жылдамдығын және температураны реттеу шарттарын орнату; Газ қысымының сенсоры
Қоршаған ортаның сипаттамалары	Жұмыс температурасы		-45-60℃
	Жұмыс ортасының ылғалдылығы		0-100%
	Сақтау ортасының ылғалдылығы		-75℃-75c
Физикалық параметрлер	өлшемі		16012045мм
	Салмағы		480 г

2.2.2 Сутегі сақтауға арналған бөтелке
Жұмыс қысымы	35МПа
көлемі	12л
өлшемі	D196*L532
салмақ	3,85 кг
өмір кезеңі	500 рет үрлеу және сөндіріңіз

2.2.3 Соленоидты клапан
Номиналды кернеу		DC24V
Номиналды ток		120+-15%мА
Қысым диапазоны		0-90Кпа
қуат		<2w
жұмыс температурасы		0С-55℃
салмақ		50 г
өмір кезеңі		100000 рет ауыстырыңыз

2.2.4 Салқындату желдеткіші
Номиналды қуат		57,6 в DC48V/1,2А
жұмыс температурасы		-20℃-70 ℃
жылдамдық		14900Р/мин
өлшемі		919138мм
Ағын жылдамдығы		5,1м3/мин
шу		40дБ
өмір кезеңі		70000сағ/40℃

2.2.5 Басқару жүйесі салқындатқыш шағын желдеткіш
Номиналды қуат		1,44w DC24V/0,06A
жылдамдық		5000Р/мин
өлшемі		303010мм
салмақ		8г
шу		16дБ
өмір кезеңі		28000сағ/40℃

3. Өнімді қолдану және жұмыс принципі

PEM отын ұяшығы бар дронның қуат блогын әзірлеу

(-10 ~ 45ºC аралығындағы температурада жұмыс істейді)

Біздің ұшқышсыз отын ұяшықтарының қуат модульдері (FCPMs) кәсіпқой UAV коммерциялық қолданбаларының кең ауқымын қуатпен қамтамасыз ету үшін өте қолайлы, соның ішінде теңіздегі инспекциялық UAV, іздеу және құтқару UAV, аэрофототүсірілім және картографиялық UAV, дәлдіктегі ауылшаруашылық UAV және т.б.

Отын жасушалары жанусыз электр энергиясын өндіру үшін электрохимиялық реакцияларды пайдаланады. Сутегі отын ұяшықтары сутегіні ауадағы оттегімен біріктіріп, жанама өнім ретінде тек жылу мен суды шығарады. Олар іштен жанатын қозғалтқыштарға қарағанда тиімдірек, ал аккумуляторлардан айырмашылығы, қайта зарядтауды қажет етпейді және олар отынмен қамтамасыз етілгенше жұмысын жалғастырады.

Біздің дронның отын ұяшықтары ауамен салқындатылады, отын ұяшығы қабатындағы жылу салқындатқыш тақталарға жіберіледі және ауа ағыны арналары арқылы жойылады, нәтижесінде жеңілдетілген және үнемді қуат шешімі болады.

Сутегі отын ұяшығының негізгі компоненттерінің бірі графит болып табыладыБиполярлы тақта. 2015 жылы ТжКБ отын ұяшықтары өнеркәсібіне графитті биполярлы плиталарды өндірудегі артықшылықтарымен енді. Miami Advanced Material Technology Co., LTD негізін қалаған компания.

Көптеген жылдар бойы зерттеулер мен әзірлемелерден кейін ветеринар ауаны салқындату үшін 10w-6000w сутегі отын элементтерін, UAV сутегі отын ұяшықтарын 800w-3000w өндіруге арналған жетілген технологияға ие болды, жаңа энергияның ең үлкен энергия сақтау мәселесіне келетін болсақ, біз PEM электр энергиясын түрлендіреді деген идеяны алға тарттық. энергияны сақтау үшін сутегіге айналдырады және сутегі отын ұяшығы сутегімен электр энергиясын жасайды. Оны фотоэлектрлік электр энергиясын өндірумен және гидроэнергетикамен байланыстыруға болады.
